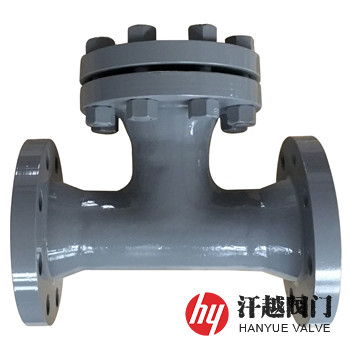

ST31直流式法蘭連接T形過濾器是一種由等徑三通管子、法蘭、盲板、濾芯和橢圓環型濾座等組成，用于阻擋不同粒徑固體雜質的裝置，其等徑三通管的左端為進料口，右端為出料口，凸出管形的頂端焊接有法蘭，并通過螺栓螺母固定連接有盲板，而由濾筒和濾網組成的一端斜口的圓柱型濾芯則放置在凸出管形的內部，并且它的傾斜面開口卡接在傾斜的濾座上，另一端則抵在殼蓋的密封面上，從而將進料口與出料口隔開，當介質從左端流入，流經濾網時是先由濾筒內再流向濾筒外，其中的固體雜質顆粒被阻擋在濾筒內部的絲網上，而潔凈的濾液則能穿過具有一定規格的絲網從右端流出。該過濾器濾座與進料口所成的夾角為45度，圓柱濾芯的傾斜面與水平方向夾角為45度，給更換濾芯帶來了方便。與本產品同系列的還有ST32直流式焊接連接T形過濾器。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 等徑三通 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 法 蘭 | A105 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 濾 座 | Q235B | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 濾筒濾網 | 304 | 304 | 304 | 316 | 316L |
5 | 密封墊片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 盲 板 | Q235B | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 螺 柱 | 35CrMo | 35CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 30CrMo | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 排 放 口 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-2021 化工管道過濾器系列 | ||||
法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
檢驗試驗 | HG/T 21637-2021 化工管道過濾器系列 | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||

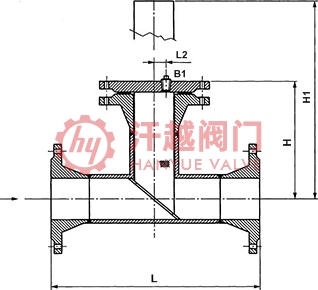

公稱壓力 | 公稱直徑 | 尺寸(mm) | 排放口 | 有效過濾 | |||
L | L3 | H | H1 | ||||
16 | 50 | 218 | 15 | 127 | 249 | NPT ? | 0.006180 |
65 | 242 | 25 | 139 | 280 | NPT ? | 0.009587 | |
80 | 272 | 30 | 156 | 317 | NPT ? | 0.012613 | |
100 | 314 | 40 | 177 | 372 | NPT ? | 0.020683 | |
125 | 358 | 45 | 201 | 429 | NPT ? | 0.031213 | |
150 | 396 | 55 | 220 | 481 | NPT ? | 0.043027 | |
200 | 480 | 70 | 264 | 590 | NPT ? | 0.070394 | |
250 | 572 | 90 | 312 | 709 | NPT ? | 0.107433 | |
300 | 664 | 105 | 360 | 826 | NPT ? | 0.153285 | |
350 | 722 | 120 | 391 | 900 | NPT ? | 0.183267 | |
400 | 780 | 140 | 422 | 984 | NPT ? | 0.230907 | |
450 | 860 | 180 | 470 | 1089 | NPT ? | 0.288064 | |
500 | 942 | 230 | 515 | 1196 | NPT ? | 0.352624 | |
600 | 1054 | 250 | 581 | 1359 | NPT ? | 0.480659 | |
表中為PN16法蘭連接結構尺寸，如需其他公稱壓力、公稱直徑及焊接連接結構尺寸，請聯系我們！ | |||||||
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、公稱尺寸、公稱壓力或壓力等級、材料(包括殼體、法蘭、法蘭蓋、濾筒及濾網等)、過濾精度、端部連接型式，如連接端部選用法蘭連接時，請注明法蘭執行標準及法蘭密封面形式等。
