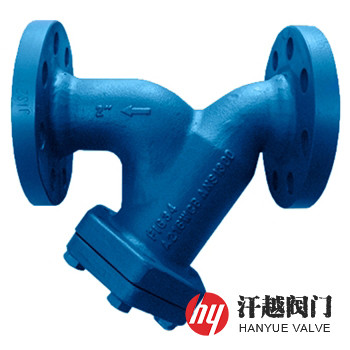

Y型過濾器

: 更新時間2023-01-29 19:03:55; 產品名稱; 型??????? 號FIG33、FIG34; 公稱通徑NPS?~NPS12; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

FIG33過濾器產品概述

FIG33、FIG34過濾器是我公司參考國外產品而設計研發的Y型過濾器，其主要用來確保所有裝置免受因管道內雜質、鐵銹及焊渣等造成的堵塞和損壞，從而降低了維修費用和生產損失，其根據需要，閥蓋上可鉆螺紋孔連接排污閥或排放閥，閥體上也可鉆壓力接口螺紋孔。該過濾器安裝時應按殼體上的流動方向水平安裝，應用于蒸汽或氣體的水平管道上時，閥體應保持水平面，而在液體系統中，閥體應為垂直向下位置。為方便維修和更換，本產品上下游應安裝合適的截止閥，維修如遵守安全操作規程，可以直接在管道上維修，維修時，建議使用新的墊片和備件。

FIG33過濾器部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	過濾網	A240 304	A240 304	A240 304L	A240 316	A240 316L
4	密封件	GRAPHITE	PTFE	PTFE	PTFE	PTFE
5	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
6	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M
7	排污絲堵	A182 F304	A182 F304	A182 F304L	A182 F316	A182 F316L

FIG33過濾器性能規范

公稱壓力PN(Class)	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
高壓液密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計標準	符合歐洲壓力設備指令97/23/EC、ASME B16.34-2013
連接法蘭	EN 1092-2002、ANSI B16.5-2013、ASME B16.5-2017等
檢驗試驗	API 598-2016 閥門的檢查和試驗
過濾精度	10目 ~ 500目

FIG33過濾器外形尺寸

公稱壓力 Class	公稱尺寸 NPS	通道直徑mm	尺寸mm			排污口 in
公稱壓力 Class	公稱尺寸 NPS	d	A	B	C	排污口 in
150	?	13	120	70	110	?"
	?	19	144	80	130	?"
	1	25	154	95	150	?"
	1 ?	32	180	130	235	?"
	1 ?	38	200	146	260	?"
	2	49	230	180	320	?"
	2 ?	62	290	200	325	?"
	3	74	310	205	330	?"
	4	100	351	255	405	?"
	5	127	401	315	510	?"
	6	150	473	345	560	?"
	8	201	593	440	710	?"
300	?	13	127	70	110	?"
	?	19	150	80	130	?"
	1	25	160	95	150	?"
	1 ?	32	180	130	235	?"
	1 ?	38	208	146	260	?"
	2	49	240	180	320	?"
	2 ?	62	289	200	325	?"
	3	74	311	205	330	?"
	4	100	351	255	405	?"
	5	127	401	315	510	?"
	6	150	478	345	560	?"
	8	201	600	440	710	?"

FIG33過濾器結構圖

FIG34過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明型號、公稱通徑、公稱壓力、閥體和過濾網材質、過濾網孔徑或目數，法蘭執行標準及法蘭密封面形式等，本產品標準不銹鋼過濾網：?"~3"為0.8mm孔徑，4"~8"為1.6mm孔徑，還有其它孔徑和目數及材質過濾網可供選擇。
