止回閥

: 更新時間2023-07-11 16:38:26; 產品名稱; 型??????? 號H44W、H44Y; 公稱通徑DN50~DN500; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

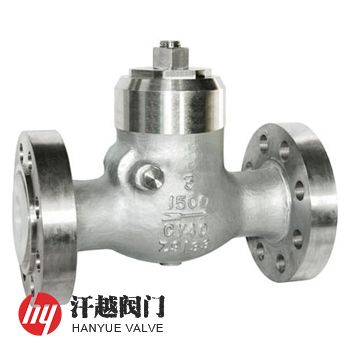

Inconel600合金止回閥產品概述

Inconel600止回閥是一種閥體、閥蓋、閥瓣和搖桿等由ASTM A494 CY40材質鑄制成型，閥座和銷軸采用ASTM B564 N06600或Inconel 600、Alloy 600等鍛制或軋制而成，具有良好的抗高溫氧化、耐氯離子應力腐蝕和高純度堿腐蝕能力的英康乃爾止回閥。該閥主體部件所使用的材料為工業閥門用Ni-Cr-Fe合金鑄造的鑄件，其通過在鎳中添加鉻、鐵等元素固溶強化，從而改善機械性能以及高溫抗氧化和耐腐蝕性，它在室溫和低溫的力學性能與鉻鎳奧氏體不銹鋼相近，但在高溫中更優，在600~650℃中可長期使用，在大氣、水和蒸汽介質中耐蝕性極佳，保持金屬光澤，并能耐各種堿性溶液的腐蝕，此外，本產品在氯化物環境中有很高的抗應力腐蝕的性能，還能抗沸濃硝酸、發煙硝酸、含硫和釩的高溫氣體及燃燒物的腐蝕。

Inconel600合金止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	A494 CY40	B564 N06600	Inconel 600	Alloy 600
2	閥蓋	A494 CY40	B564 N06600	Inconel 600	Alloy 600
3	閥瓣	A494 CY40	B564 N06600	Inconel 600	Alloy 600
4	搖桿	A494 CY40	B564 N06600	Inconel 600	Alloy 600
5	閥座	Inconel 600	Inconel 600	Inconel 600	Inconel 600
6	銷軸	Inconel 600	Inconel 600	Inconel 600	Inconel 600
7	螺柱	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

Inconel600合金止回閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12236-2008、ASME B16.34-2013、API 6D-2014
結構長度	GB/T 12221-2005、ASME B16.10-2017、API 6D-2014
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014

Inconel600合金止回閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	2	203	155	600	2	292	190
	2 ?	216	190		2 ?	330	215
	3	241	200		3	356	250
	4	292	225		4	432	260
	5	330	245		5	508	310
	6	356	260		6	559	350
	8	495	305		8	660	420
	10	622	390		10	787	490
	12	698	410		12	838	525
300	2	267	180	900	2	368	195
	2 ?	292	200		2 ?	419	235
	3	318	225		3	381	260
	4	356	240		4	457	275
	5	400	275		5	559	320
	6	444	310		6	610	370
	8	533	370		8	737	435
	10	622	410		10	838	520
	12	711	440		12	965	530
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

Inconel600合金止回閥結構圖

Inconel600止回閥

本產品也可采用ASTM B564 N06600或UNS N06600及Inconel 600、Alloy 600等材料整體鍛造成型，按結構形式有直通升降式、立式升降式和旋啟式三種。如你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號。
