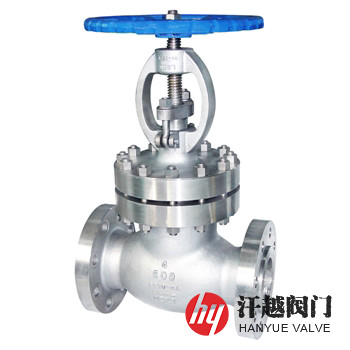

雙相不銹鋼5A截止閥是一種主要承壓件閥體、閥蓋和閥瓣等由ASTM A995 5A(CE3MN)或A890 5A(CE3MN)及SA955 5A(CE3MN)鑄件毛坯加工而成，閥座和閥桿采用A182 F53或S32750等鍛件或棒材制成，適合在海水或者鹵素介質條件下使用，尤其是在含氯環境中具有較高的強度和優良的耐氯化物應力腐蝕性能的超級雙相鋼截止閥，該閥主體部件所使用的材料屬鑄造超級雙相不銹鋼，金相組織為在α鐵素體基體上分布有小島狀的奧氏體γ，α/γ比為50:50，具有超低碳(≤0.03%)、高鉻(24.0%~26.0%)、高鉬(4.0%~5.0%)、高氮(0.10%~0.30%)的化學成分，PREN大于40，其在固溶化熱處理后，具有很高的強度、韌性和耐腐蝕能力，所以本產品特別適用于苛刻的介質，尤其是在含氯離子的條件下，擁有優異的耐蝕性能，因而被廣泛運用在海水中工作。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A995 Gr.5A | A995 CE3MN | A890 Gr.5A | A890 CE3MN |
2 | 閥 蓋 | A995 Gr.5A | A995 CE3MN | A890 Gr.5A | A890 CE3MN |
3 | 閥 瓣 | A995 Gr.5A | A995 CE3MN | A890 Gr.5A | A890 CE3MN |
4 | 閥 座 | A182 F53 | A182 F53 | A182 F53 | A182 F53 |
5 | 閥 桿 | A182 F53 | A182 F53 | A182 F53 | A182 F53 |
6 | 上密封座 | A182 F53 | A182 F53 | A182 F53 | A182 F53 |
7 | 填 料 | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
9 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | ? | 108 | 241 | 300 | ? | 152 | 241 |
? | 117 | 241 | ? | 178 | 241 | ||
1 | 127 | 242 | 1 | 203 | 283 | ||
1 ? | 140 | 280 | 1 ? | 216 | 320 | ||
1 ? | 165 | 286 | 1 ? | 229 | 322 | ||
2 | 203 | 368 | 2 | 267 | 400 | ||
2 ? | 216 | 387 | 2 ? | 292 | 440 | ||
3 | 241 | 411 | 3 | 318 | 465 | ||
4 | 292 | 455 | 4 | 356 | 565 | ||
5 | 356 | 455 | 5 | 400 | 615 | ||
6 | 406 | 540 | 6 | 444 | 715 | ||
8 | 495 | 650 | 8 | 559 | 930 | ||
10 | 622 | 800 | 10 | 622 | 1010 | ||
12 | 698 | 940 | 12 | 711 | 1230 | ||
14 | 787 | 1200 | 14 | 762 | 1450 | ||
16 | 914 | 1270 | 16 | 864 | 1645 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品主體可選用ASTM A995 GRADE 5A(CE3MN)、A890 GRADE 5A(CE3MN)或SA955 GRADE 5A(CE3MN)等鑄件牌號。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
