Y945H電動蒸汽減壓閥采用雙閥座和雙錐體閥瓣結構，通過控制閥體內閥瓣升降度來調節蒸汽的流量，將介質的壓力降低，同時借助閥后壓力的作用調節閥瓣的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，以滿足閥后設備在允許壓力范圍內進行使用，即當壓力感應器檢測到閥門壓力指示升高時，閥開度減小，當檢測到閥后壓力減小，閥門開度增大，以滿足控制要求。

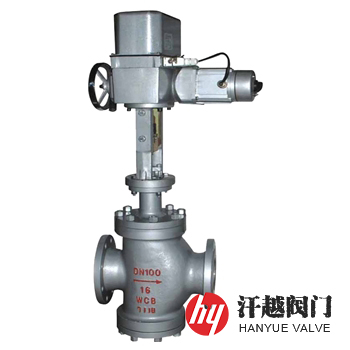

Y945H電動蒸汽減壓閥由閥體、閥蓋、閥桿、閥座、壓力平衡式閥瓣以及驅動裝置等部件組成，其可配用ZKZ-BC型或其它類型直行程電動執行器實現遙控和自動控制。本產品主要用于保證蒸汽管路控制作業的安全、可靠，特適合應用在火力發電廠、熱電聯產、輕紡、印染、石油、石化、制糖及相關行業，具有結構合理，工作壽命長，無需常檢修，使用效率高，且調節壓力控制精準、穩定等特點，其減壓比用到0.6較為合適。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 底 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 304 | 304 | 304L | 316 | 316L |
5 | 閥 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 導 向 套 | 2Cr13 | 304 | 304L | 316 | 316L |
8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
9 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
最高進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
出口壓力范圍(MPa) | 最佳減壓比0.6 | ||||
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||

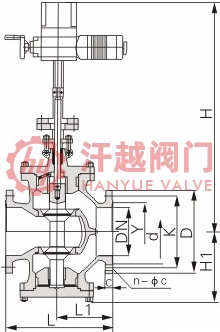

公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 流量系數 Cv | |||
L | L1 | H | H1 | |||
16 ~ 40 | 50 | 300 | 150 | 880 | 190 | 20 |
65 | 340 | 170 | 890 | 205 | 25 | |
80 | 380 | 190 | 910 | 215 | 50 | |
100 | 400 | 215 | 950 | 240 | 60 | |
125 | 430 | 225 | 990 | 275 | 70 | |
150 | 450 | 230 | 1090 | 320 | 110 | |
200 | 500 | 260 | 1160 | 340 | 150 | |
250 | 550 | 285 | 1230 | 370 | 230 | |
300 | 750 | 395 | 1370 | 460 | 420 | |
350 | 850 | 445 | 1450 | 530 | 540 | |
400 | 950 | 550 | 1570 | 660 | 710 | |
500 | 1130 | 680 | 1780 | 800 | 1020 | |
63 ~ 160 | 50 | 300 | 150 | 880 | 200 | 20 |
65 | 340 | 170 | 890 | 215 | 25 | |
80 | 380 | 190 | 910 | 225 | 50 | |
100 | 400 | 215 | 950 | 250 | 60 | |
125 | 430 | 225 | 990 | 285 | 70 | |
150 | 450 | 230 | 1090 | 330 | 110 | |
200 | 500 | 260 | 1160 | 355 | 150 | |
250 | 550 | 285 | 1230 | 390 | 230 | |
300 | 750 | 395 | 1370 | 480 | 420 | |
350 | 850 | 445 | 1450 | 550 | 540 | |
400 | 950 | 550 | 1570 | 700 | 710 | |
500 | 1130 | 680 | 1780 | 820 | 1020 | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥前閥后壓力、溫度范圍、閥體材質及閥內件等，本產品按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級(零泄漏)標準，配用不同的執行機構可分為普通型和電子型兩種。
