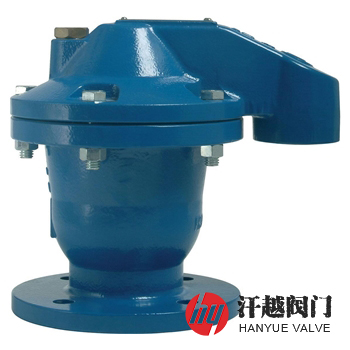

低壓進排氣閥既可在空管充水時排放管道內的空氣，又能在管道排空或出現負壓時，如水柱分離工況下將自動開啟，向管內進氣以消除真空。該閥低壓進排氣組件的大進排氣口保證了空氣以較高的流量排出或吸入，其高速排放的氣流，甚至混合水霧的高速氣流也不會使排氣口提前封閉而導致氣密封，排氣口僅在空氣徹底排放后才會封閉。它在任何時候，只要系統內壓低于大氣壓，例如發生水柱分離現象時，空氣閥就會立即打開向系統內進氣，防止系統內產生真空，同時，在系統排空時及時進氣可加快排空速度。本產品排氣過程平穩，可防止出現壓力波動或其他破壞性現象。
低壓進排氣閥根據空氣動力學原理設計的結構可防止發生氣密封現象(即系統內的空氣尚未完全排放時，浮球被高速氣流吹起，封閉排氣口)，其特別設計的排氣密封結構，密封口由青銅座圈和柔性三元乙丙橡膠結合而成，可長期免維護運行。本產品體積小，重量輕，結構簡單，可靠性高，它的排氣口可外接排氣管，具有運行平穩，避免引發水錘等特點。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
3 | 密 封 圈 | EPDM | EPDM | EPDM | EPDM | EPDM |
4 | O 形 圈 | NBR | NBR | NBR | NBR | NBR |
5 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 螺 柱 | 304 | 304 | 304 | 316 | 316 |
7 | 螺 母 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 Class | 公稱尺寸 NPS | 尺寸mm | |||||||
L | L1 | H | D | D1 | D2 | b-f | Z-?d | ||
150(PN20) | 2 | 185 | — | 240 | 150 | 120.7 | 92 | 14.3-2 | 4-19 |
2 ? | 290 | 188 | 253 | 180 | 139.7 | 105 | 15.9-2 | 4-19 | |
3 | 290 | 188 | 253 | 190 | 152.4 | 127 | 17.5-2 | 4-19 | |
4 | 340 | 220 | 286 | 230 | 190.5 | 157 | 22.3-2 | 8-19 | |
表中只列出了部分ASME B16.5標準Class150法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準和密封面形式、閥體及閥內件材料等，以上結構圖及產品圖為DN150-250樣式，DN80-100及DN50-65與此圖略有不同，如需詳情，請咨詢客服。
