《膜片式快開排泥閥》(CJ/T196—2004) 城鎮建設行業標準4.1 條規定：閥板的開啟高度不小于公稱通徑的1/2。為解決排泥閥閥板的開啟高度過大所產生的水錘，我們對排泥閥進行了改造，改造前如圖1(a)所示，限位桿控制閥板開啟高度為20 mm，球閥常開，與大氣相通。改造后如圖1(b)所示，取消了限位桿，閥板開啟高度為75 mm，球閥常閉，與氣源連接，當停電或電磁閥損壞時，可打開球閥代替電磁閥工作。將電磁閥氣孔2與排泥閥上腔頂部氣孔用軟管連接。氣孔1 連接氣源相連，氣孔3 與大氣相連，氣孔4 與排泥閥下腔氣孔用軟管連接，氣孔5 用減壓排氣閥與大氣相連。

                                          a 改造前                                                                   b 改造后

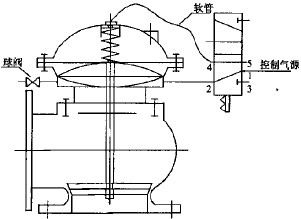

圖1 排泥閥改造前后圖

當電磁閥失電時，氣孔1 與氣孔2 通道打開，排泥閥上腔進氣；氣孔4 與氣孔5 通道打開，排泥閥下腔內氣體排入大氣；氣孔3 處于關閉狀態。排泥閥緩慢關閉，水錘明顯減小。這是由于氣孔5 安裝了減壓排氣閥，排泥閥閥板不會迅速落下，同時上腔進氣保證了排泥閥閥板能緩慢下降，不會上下擺動。

當電磁閥得電時，氣孔1 與氣孔4 通道打開，排泥閥上腔進氣；氣孔2 與氣孔3 通道打開，排泥閥下腔內氣體排入大氣；氣孔5 處于關閉狀態。排泥閥迅速開啟。

改造后解決了排泥閥經常因小雜物而堵、震動大或排泥停不下來的問題，真正實現了排泥自動化，排泥運行的控制方法是通過時間繼電器的整定，使排泥閥開啟間隔時間、排泥時間設定為所需數值；減少了壓縮空氣的消耗；改造費用低。
